日射量解析システムで太陽光発電パネルの出力に影響を与える「部分影」を解析

課題

• 太陽光発電パネルにかかる部分影が起こす出力低下
• 天候変動による太陽光発電システム出力低下

導入効果

• 数値表層モデル（DSM）があれば任意の日時、場所の建物や樹木の影の影響を考慮した日射量解析が可能に
• 電力や農業等への応用など幅広く柔軟な展開が可能に

概要

課題

これまでの研究では、北九州市が保有する DSM（50cmメッシュ）を利用した日射量解析を行ってきた。しかし、広いエリアから日射量を得やすい土地や屋根の抽出は可能であるが、太陽光発電パネルの一部にかかる部分影の影響を抑えるには、DSM の解像度が不足していた。そこで、費用を抑えながら、部分影の影響を評価するための手法の構築が必要であった。
一方、天候の予測に関しては、衛星情報を利用した予測データ（1km メッシュ）があるが、地上までの間の大気の状況を反映することができない。そのため、地上から大気を観測したデータを利用する必要があった。

ArcGIS 活用の経緯

地図を利用して土地や屋根の日射量を表現することで、ユーザーは視覚的に十分な日射量を得る土地や屋根を知ることができる。また、日射量を数値として扱うことで、系統電力への影響の解析など、各種数値解析評価も行うことができる。
さらに、多種の解析処理を行うことに加え、クラウドコンピュ―ティングを利用して構築した仕組みを汎用的にサービス展開することを想定し、デスクトップ型 GIS からクラウド型 GIS までプラットフォーム化されている ArcGIS を採用した。

課題解決手法

DSM を用いて建物、樹木の部分影を考慮した日射量解析には、ArcGIS Spatial Analyst の日射量解析を用いた。

超高精度 DSM について

部分影を考慮した日射量解析精度向上のため、ドローンで撮影した画像から Drone2Map for ArcGIS を利用して高解像度の DSM を作成した。この DSM 解像度は約 1.6cm メッシュである。以下に述べる部分影解析手法では超高精度 DSM を用いた。

部分影解析手法

次に、部分影を考慮した日射量解析について多くの方に知ってもらうため、「エリアの日射量解析」を行った結果のラスターデータを利用して、日射量マップを作成した。これにより、どの土地が太陽光発電システムの設置に適しているか、すでに設置されている太陽光パネルにどの時間帯にどのような形の部分影ができるかということを視覚的に確認できる。しかしながらこの手法では、精度が向上した超高精度 DSM を利用した解析処理に時間を要してしまう。そこで、「ポイントの日射量」を利用したベクトルデータによる日射量マップを作成した。まず初めに必要範囲にポイントを作成する。このポイントに対して日射量解析を行った。この解析結果は、クラウドコンピューティングを想定して高速処理可能なデータベースマネジメントシステム（DBMS）に搭載できるように CSV ファイルでデータを出力できるようにしている。

天候情報の加味

三谷研究室では上記の影情報に過去の気象情報の実績や全天日射量計の値を重ね合わせることで、そのエリアが十分な日射量を得ているかを示す手法を構築してきた。追加機能として、数分後など近い未来を予測する手法を開発した。

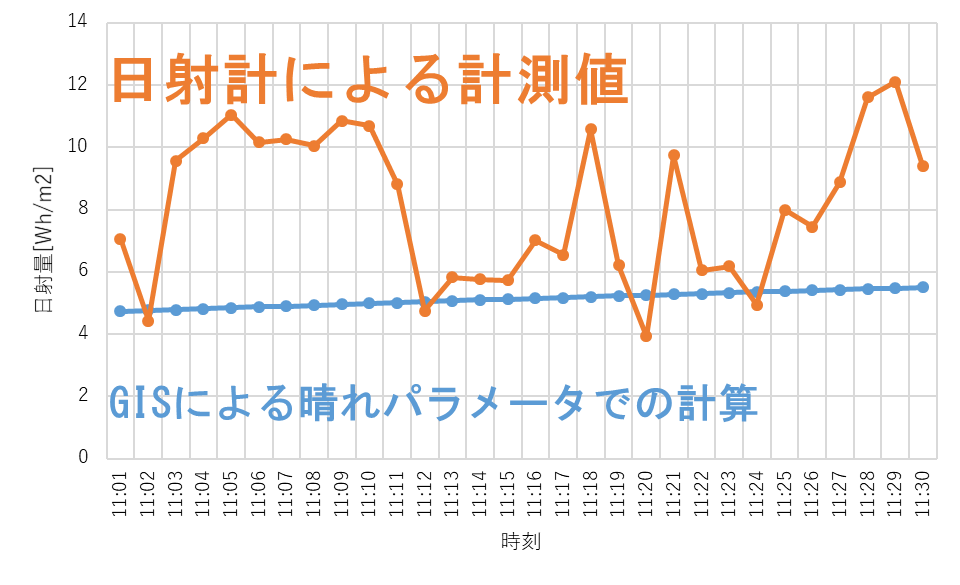

そのために、全方位カメラを利用した全天画像解析による雲の影響を考慮した日射量解析を構築した。GIS 日射量解析値と実測値には図 1 のように差がある。
これは、現実では雲など空の様子が常に変化するためである。そこで全天画像の RGB 値を解析し、空の状態を把握することで天候情報を加味している。

効果

部分影の解析結果の評価

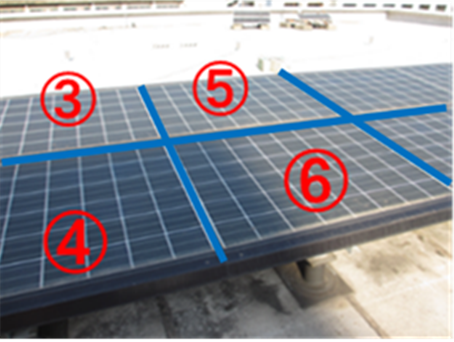

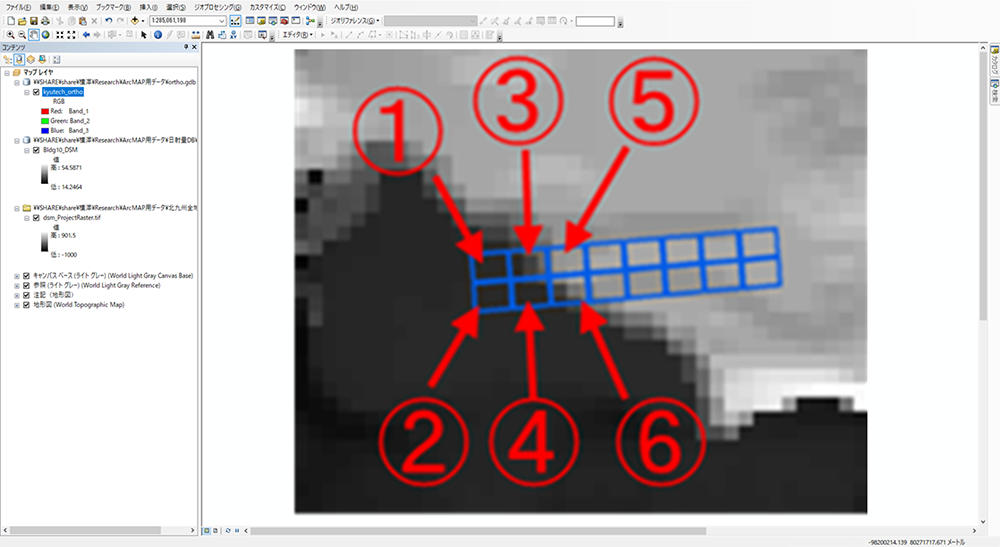

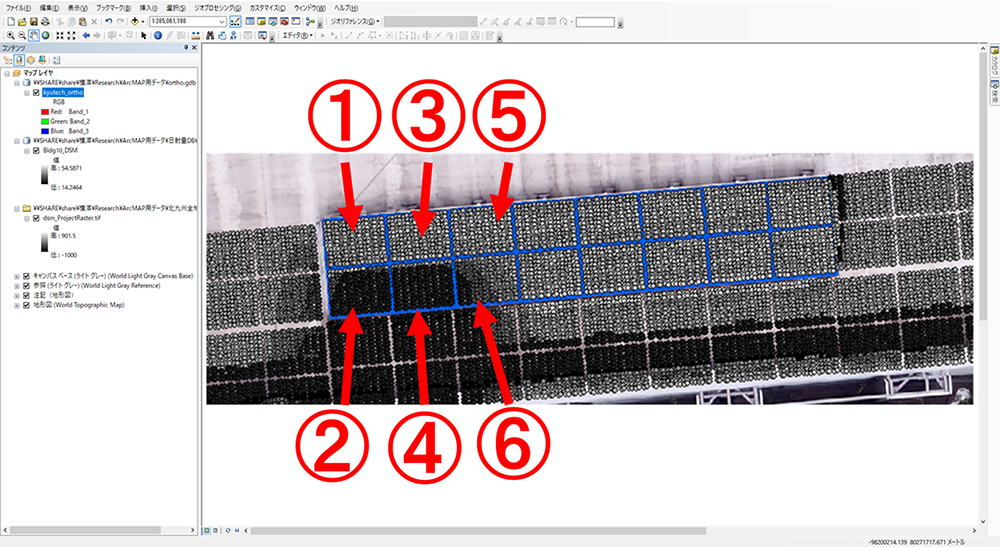

北九州市が保有している DSM（50cm メッシュ）と超高精度DSMを用いた解析結果および、実際の影の状況をそれぞれ図 2、図 3、図 4 に示す。図 3 で用いたポイントの日射量解析は、各ポイントの日射量値をテーブルで見ることができ数値の取り扱いが簡単である。
また、今回計算に使用したパソコンでは、日射量解析に約 5 日間かかるが、ポイントの日射量で建物の一部の日射量計算を行う場合は 3 分程度で解析が可能である。

天候情報を加味した解析の評価

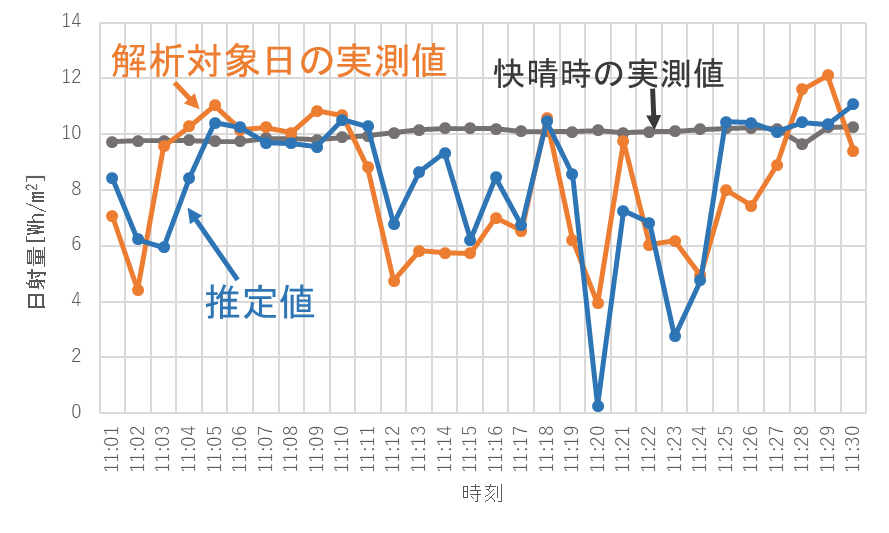

全天画像解析と GIS による日射量解析を組み合わせた日射量推定結果を図 5 に示す。太陽の周りに雲が存在する際に、反射により快晴時を超える日射量を観測することがある。この手法では、図 5 のようにその状況を表現できていることが分かる。

今後の展望

部分影の影響

太陽光発電パネルにかかる部分影が指定された日時において解析できるようになった。今後は、日照部分のパネルの電気回路接続を切り替え、電力を最大限取り出せる運用法を検証していく。

天候条件の考慮

全方位カメラによる全天画像から得た雲の移動ベクトルを地図上に描き、現在、あるいは雲の動きの予想を鑑み数分後の日射予測量を求める。具体的には、数分後の建物や樹木の影、天候を考慮した日射量予測手法の確立を目指していく。
